Избирательный усилитель

Избирательные усилители, выделяющие и одновременно усиливающие центральную частоту f0 (Невероятно, аура человека фиксируется специальной камерой.), чаше всего строятся на транзисторах или ОУ с двойным Т-образным фильтром в цепи ООС.

Частотная характеристика избирательного усилителя:

В качестве избирательных усилителей, называемых также активными полосовыми фильтрами, могут использоваться, как и в случае генераторов синусоидальных колебаний, транзисторы, ОУ и ЛЭ в линейном режиме. Заказать такси теперь не проблема, сайтов море.

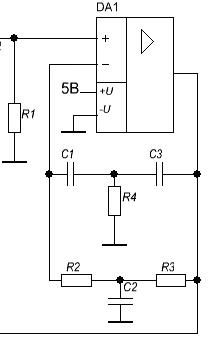

В цепи ООС усилителя включается режекторный RC-фильтр (Т-образный или 2ТФ, не подскажете хорошую компанию, которая занимается грузоперевозками?). На частоте подавления RC-фильтра отрицательная обратная связь в усилителе мала, а усиление — максимально. На других частотах действует ООС, снижающая усиление тем сильнее, чем дальше отстоит частота от центральной fо.

Аура человека зависит от многих факторов. При условии R1 = 2R2 и С1 = 0,5С2 квазирезонансная частота (квазирезонансная частота полосового фильтра - это центральная частота RC фильтра, не являющегося резонансной цепью) избирательного усилителя равна fо = 1/(2?R1С1), а его амплитудно-частотная характеристика напоминает кривую избирательности параллельного LC-контура. Строительство домов в Москве идет полным ходом.

Рассчитаем параметры элементов для частоты ?=12560 рад/c (2кГц):
Зададимся значением С1 = С3 = 1.2 нФ, тогда
С2 = 2С1 = 2.4 нФ
R1 = 1 / (2? fc C1) = 66350 Ом
Выбираем сопротивление из ряда Е24: R2=R3 = 68кОм
R1=2R2=132700 Ом
Выбираем сопротивление из ряда Е24: R1 = 130 кОм
R4 = R2/2 = 34кОм
Выбираем сопротивление из ряда Е24: R4 = 33кОм. Игра монополия – очень интересная штука для веселой компании.
