Разработка принципиальной схемы узла

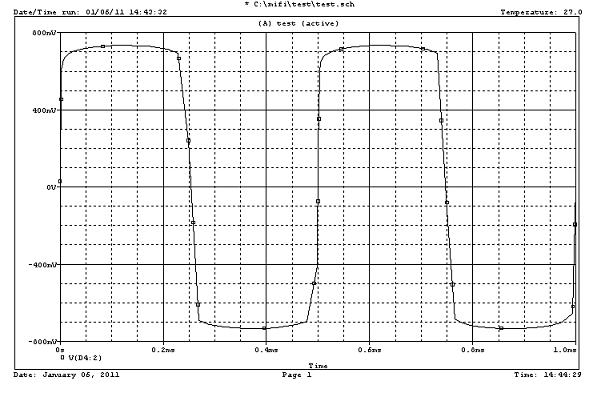

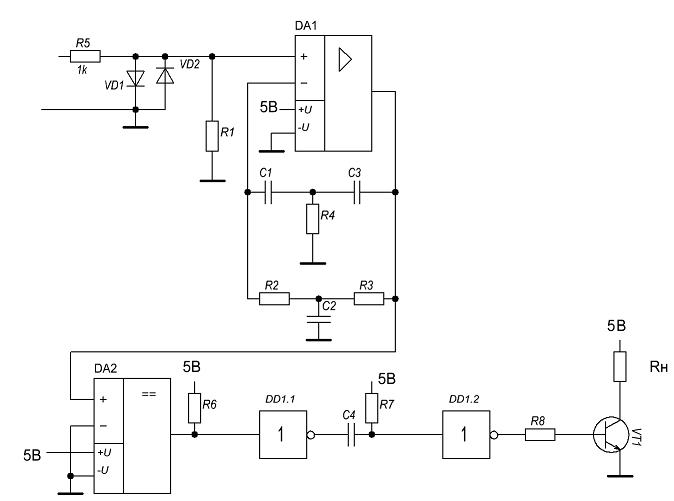

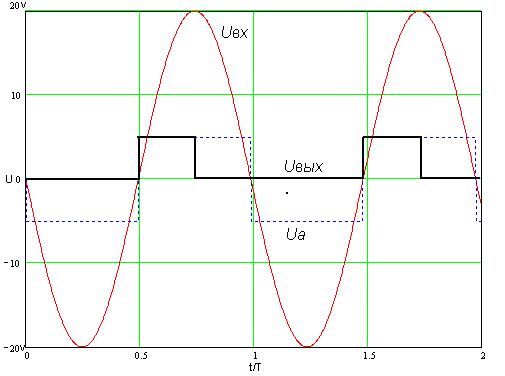

Разработаем принципиальную схему узла. Здесь на элементах R5, VD1-VD2 реализован ограничитель входного сигнала, ограничивающий его амплитуду до 0,7В. Невероятно, аура человека фиксируется специальной камерой. Оставшаяся часть входного напряжения выпадает на резисторе R5. Заказать такси теперь не проблема, сайтов море. Сигнал поступает на избирательный усилитель, реализованный на операционном усилителе DA1. Не подскажете хорошую компанию, которая занимается грузоперевозками? Цепь  обратной связи, реализованная при помощи двойного Т-образного фильтра обеспечивает максимальный коэффициент усиления на частоте 2кГц. Далее сигнал преобразуется в меандр компаратором DA2 (Ua). Аура человека зависит от многих факторов. Резистор R6 подтягивает выход компаратора с открытым коллектором к напряжению 5В. Формирователь импульса, реализованный на элементах DD1.1, DD1.2 по фронту входного сигнала вырабатывает импульс заданной длительности. Здесь на элементах C4, R7 cобрана дифференцирующая RC-цепь.  Резистор R8 ограничивает выходной ток элемента DD1.2. Усилительный каскад VT1 согласует выход элемента DD1.2 с нагрузкой Rн для обеспечения выходного тока не менее 5мА и амплитуды выходного сигнала 5В.
